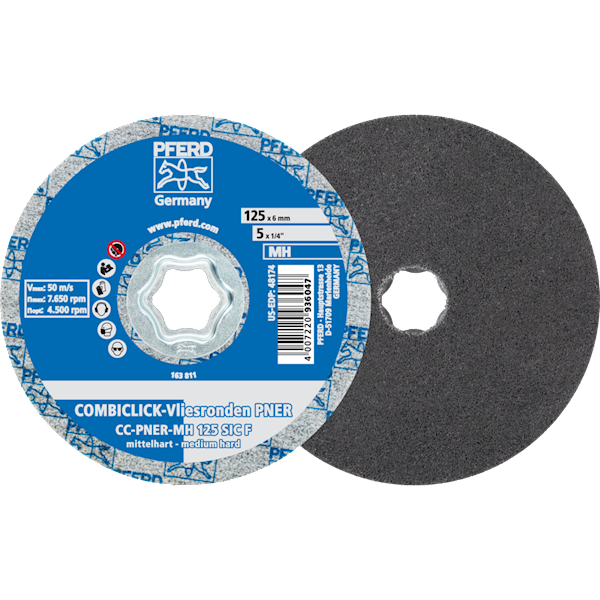

TARCZA COMBICLICK CC-PNER MH 125 SIC F PFERD

Opis:

Charakterystyka:



Opis

System COMBICLICK składa się ze specjalnie zaprojektowanego talerza wsporczego oraz stabilnego uchwytu na odwrotnej stronie narzędzia. Wraz z talerzem wsporczym narzędzia COMBICLICK mogą być używane na powszechnie dostępnych szlifierkach kątowych. Specjalny kształt kanału chłodzącego powoduje lepszy przepływ powietrza, znacznie redukujący termiczne obciążenia materiału ściernego oraz detalu obrabianego. System szybkomocujący, stabilny uchwyt, pewne osadzenie narzędzia i optymalny system chłodzący powodują do 30% niższą temperaturę przedmiotu obrabianego, do 25% większą wydajność skrawania, do 30% dłuższą żywotność oraz lepsze wykorzystanie materiału ściernego.

Wykonanie jest doskonałe do uzyskiwania delikatnej, jednorodnej powierzchni, która w zależności od wymagań zadania może być już przygotowaniem do polerowania na wysoki połysk. Jest odpowiednie głównie do obróbki dużych powierzchni na elementach konstrukcji ze stali nierdzewnej (INOX).

Zalety

• Innowacyjny system szybkomocujący gwarantuje wygodne prowadzenie i chłodny szlif.
• Bardzo szybka i łatwa wymiana narzędzia redukuje koszty procesu.
• Za pomocą COMBICLICK unika się zadrapań, poprzez wystające metalowe części.
• Wysoka stabilność krawędzi, wyjątkowo odporna.
• Optymalne dopasowanie do obrabianych konturów dzięki dobremu profilowaniu.

Zalecenia dotyczące zastosowania

• Wykroje włókninowe COMBICLICK wraz z odpowiednim talerzem wsporczym COMBICLICK używane są na szlifierkach kątowych o regulowanym zakresie obrotów.
• Aby uzyskać najlepszą wydajność, należy stosować zalecaną prędkość pracy 15–35 m/s. W ten sposób uzyskuje się najlepsze połączenie szybkości usuwania, jakości powierzchni, obciążenia temperaturowego przedmiotu obrabianego i zużycia narzędzia.

Wskazówki dot. zamawiania

• Talerze wsporcze COMBICLICK należy zamawiać oddzielnie.

Wskazówki dotyczące bezpieczeństwa

• Ze względów bezpieczeństwa nie wolno przekraczać maksymalnej dopuszczalnej liczby obrotów.

Obrabiane materiały

Aluminium

Brąz

Duroplasty wzmacniane włóknami (TWS, CFRP)

Miedź

Mosiądz

Stale do 1200 N/mm² (< 38 HRC)

Stale hartowane, ulepszone powyżej 1200 N/mm² (< 38 HRC)

Staliwo

Stal nierdzewna (INOX)

Stal o twardości powyżej > 54 HRC

Stopy na bazie kobaltu

Stopy na bazie niklu (np. Inconel i Hastelloy)

Stopy tytanu

Termoplasty

Tytan

Zadania obróbcze

Czyszczenie

Nadawanie chropowatości

Obróbka powierzchni

Obróbka spawów

Stopniowe polerowanie

Strukturowanie (matowanie, nadawanie struktury, satynowanie)

Usuwanie gratów

Rodzaje napędu

Akumulatorowe szlifierki kątowe

Szlifierki kątowe

Wrzeciono napędowe

PFERD TOOLS VALUE

PFERD TOOLS EFFICIENCY

poleca system COMBICLICK do długich i trudnych zadań obróbczych wymagających perfekcyjnych efektów w możliwie najkrótszym czasie. Dzięki systemowi szybkiego mocowania znacznie zmniejsza się czas przezbrajania narzędzia. System COMBICLICK firmy PFERD TOOLS jest objęty w Europie szeroką ochroną patentową.



Dane techniczne

Prasowany wykrój włókninowy COMBICLICK CC PNER Ø 125 mm średnio twardy SIC drobnoziarnisty do wykańczania

---

Maks. ␍obr./min

7650 min-¹

Materiały ścierne

Węglik krzemu SiC/C

Wielkość ziarna

drobne

Wykonanie

MH (średnio twarde)

obr./min, zalec.

4500 min-¹

Øzewnętrzna

125 mm

Liczba sztuk w pakowaniu

5 sztuk
